モジュール


/*****************************************************
  reverse.cc
  反転フィルター処理
******************************************************/

vs_module
reverse(iImage data)
{
    parallel<1,1>(x,y) {
        data[][] = abs(255 - data[][]);
    }
}

実行フロープログラム

 /****************************************
  filter.vpe
  フィルター処理起動用スクリプト
 ****************************************/

// 通信処理初期化 -------------

#pragma host_name	host1
#pragma host_name	host2
#pragma host_name	host3
#pragma host_name	host4


// データの初期化 （画像データの読み込み）-------------
imgLoad("./toy.pgm", data);

// モジュール実行時の引数データの分割方式設定-------------
set(data,DIVISION,BLOCK);

// モジュールの実行
module(reverse, data);

// 保存するためにデータを回収
gather(data);
imgSave("./result.pgm", data);

実行方法

1. 入力画像の用意
2. モジュールのコンパイル
   % vs_makemodule reverse.cc
3. プログラムの実行
   % vios_run < filter.vpe

実行フロー設定項目

• #pragma host_name host1
  モジュールを実行する計算機ホストを設定する。
  このプログラムではhost1,host2,host3,host4の計4台の計算機で並列実 行を行う。
• imgLoad("./toy.pgm", data);
  iImage 型の変数data に PGM画像 toy.pgmを読み込む
• set(data,DIVISION,BLOCK);
  モジュールを呼び出すとき、引数"data"を分割してモジュール実行を行う計算機に送信する。この関数はその分割方式の設定を行っている。
  今回の分割方式は、"BLOCK"である。　どのように分割されるかはデータ分割方式を参照。
  ２次元変数のデフォルトの分割方式はBLOCKであるため、この記述は省略することが可能。
• module(reverse, data);
  あらかじめコンパイルしたモジュール"reverse" を実行する。引数 "data"は計算機台数に応じて自動的に分割し、実行ホストに送られる。
• gather(data);
  モジュールの終了時に結果を集計する処理は行われないため、モジュー ルによって変更されたデータを集計するためにこの関数を用いる。
• imgSave("./result.pgm", data);
  iImage型の変数はPGM画像としてこのように保存することができる。

モジュールプログラム説明

parallel<1,1>(x,y){} はそのブロック内を並列に処理することを示す。
最初の "<1,1>"は、並列処理単位の指定である。左から順に、x,yの粒度の設定をしており、この場合x,yともに１、つまり1pixelずつ全ての画素に対して

data[][] = abs(255 - data[][]);

という処理を行う。
この並列処理の最小単位をワーキングセットという。
ここで、parallel構文内での data[][] の様な大括弧"[ ]" の配列アクセスは、現在注目している画素を表す。
次の(x,y)　というのはインデックス変数名の設定である。必ず記述しなければならないが、このプログラムでは使用しないので説明は省く。

実行結果

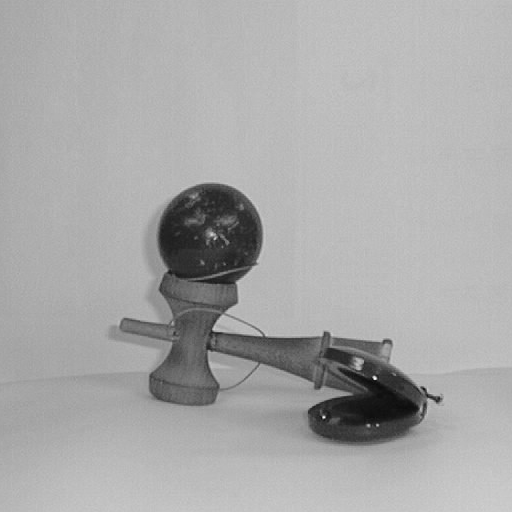

入力画像 toy.pgm

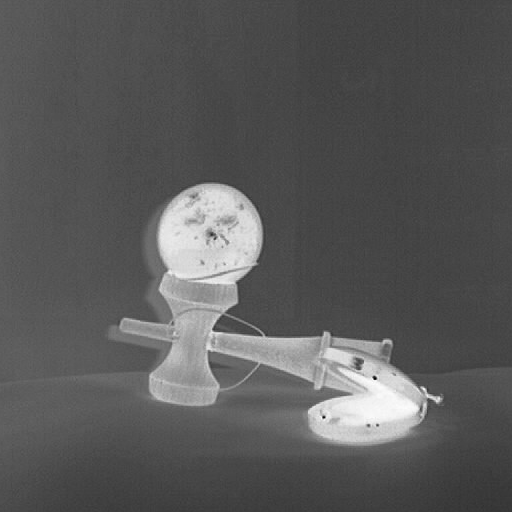

結果画像

これらの画像はGIF形式です。VIOSで用いるときはPGMに変換してください。
